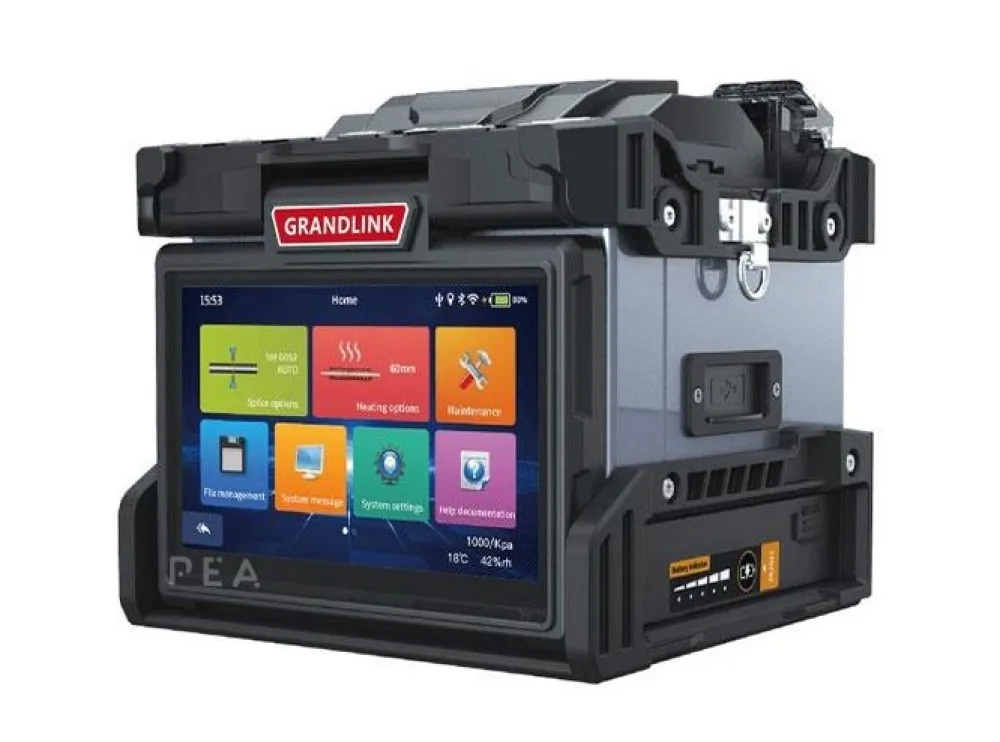

دستگاه فیوژن اسپلایسر فیبر نوری چیست و چه کاربردی دارد؟

فیوژن اسپلایسر (Fusion Splicer) دستگاهی تخصصی است که برای اتصال دائمی دو رشته فیبر نوری به یکدیگر استفاده می‌شود. این اتصال از طریق ذوب کردن انتهای دو فیبر با قوس الکتریکی و جوش دادن آن‌ها در یک نقطه انجام می‌شود. نتیجه، یک اتصال یکپارچه با حداقل افت سیگنال است که از هر روش اتصال دیگری مطمئن‌تر و پایدارتر است.

چرا به فیوژن اسپلایسر نیاز داریم؟

فیبر نوری به دلیل جنس شیشه‌ای یا پلیمری خود، قابل اتصال با روش‌های معمول نیست. هر گونه ناهمواری، گرد و غبار یا شکاف در محل اتصال باعث افت سیگنال، بازتاب نور و کاهش کیفیت انتقال داده می‌شود. فیوژن اسپلایسر این مشکل را با ذوب دقیق دو انتهای فیبر و ایجاد یک پیوند یکپارچه حل می‌کند.

اجزای اصلی دستگاه فیوژن اسپلایسر

بخش	وظیفه
قوس الکتریکی (Arc)	ذوب کردن انتهای دو فیبر برای جوش دادن
دوربین و نمایشگر	نمایش تصویر بزرگ‌شده فیبر برای تنظیم دقیق
موتورهای میکرومتری	تنظیم خودکار موقعیت فیبرها در محورهای X، Y، Z
سیستم تشخیص هسته	تراز کردن هسته دو فیبر قبل از جوش
کوره حرارتی	پخت محافظ حرارتی (Heat Shrink) روی محل اتصال
باتری داخلی	امکان کار در محیط‌های بدون برق

نحوه کار دستگاه فیوژن اسپلایسر

فرآیند اسپلایس در چند مرحله انجام می‌شود:

1. آماده‌سازی فیبر: برداشتن روکش، تمیز کردن با الکل ایزوپروپیل و برش دقیق با کلیور (Cleaver)
2. قرار دادن فیبرها: جاگذاری دو فیبر در گیره‌های دستگاه
3. تراز خودکار: دستگاه هسته دو فیبر را با دوربین و موتورهای دقیق تراز می‌کند
4. جوش قوس الکتریکی: قوس الکتریکی دو انتها را ذوب و به هم متصل می‌کند
5. اندازه‌گیری افت: دستگاه میزان افت سیگنال در محل اتصال را نمایش می‌دهد
6. محافظت: محافظ حرارتی روی محل جوش قرار گرفته و در کوره داخلی پخته می‌شود

انواع دستگاه فیوژن اسپلایسر

بر اساس روش تراز

نوع	روش تراز	دقت	کاربرد
Core Alignment	تراز هسته با دوربین	بسیار بالا	شبکه‌های مخابراتی، Single Mode
Cladding Alignment	تراز غلاف خارجی	متوسط	شبکه‌های داخلی، Multi Mode

بر اساس تعداد فیبر

- تک‌فیبره (Single Fiber): اتصال یک رشته در هر بار؛ رایج‌ترین نوع
- ریبون (Ribbon Splicer): اتصال همزمان ۴ تا ۱۲ رشته؛ مناسب پروژه‌های بزرگ مخابراتی

کاربردهای دستگاه فیوژن اسپلایسر

۱. شبکه‌های مخابراتی و ISP
اتصال کابل‌های فیبر نوری در مسیرهای بین‌شهری، شبکه‌های FTTH (فیبر تا خانه) و زیرساخت‌های اینترنت پرسرعت.

۲. دیتاسنترها
اتصال کابل‌های داخلی با حداقل افت برای حفظ سرعت و پایداری انتقال داده.

۳. شبکه‌های سازمانی و دانشگاهی
کابل‌کشی داخلی ساختمان‌ها، اتصال طبقات و ساختمان‌های مجاور.

۴. صنایع نفت، گاز و پتروشیمی
انتقال داده در محیط‌های صنعتی با تداخل الکترومغناطیسی بالا.

۵. سیستم‌های امنیتی و نظارتی
اتصال دوربین‌های مداربسته و سنسورهای فیبر نوری در پروژه‌های بزرگ.

۶. تعمیر و نگهداری شبکه
رفع قطعی کابل‌های آسیب‌دیده در کمترین زمان ممکن.

مزایای اتصال با فیوژن اسپلایسر در مقایسه با روش‌های دیگر

معیار	فیوژن اسپلایس	کانکتور مکانیکی	پچ‌کورد
افت سیگنال	کمتر از ۰.۰۵ dB	۰.۲ تا ۰.۵ dB	۰.۳ تا ۰.۵ dB
دوام اتصال	دائمی	نیاز به نگهداری	قابل جداسازی
هزینه اولیه	بالا (دستگاه)	پایین	پایین
مناسب برای	مسیرهای ثابت	اتصالات موقت	پچ‌پنل و رک

پارامترهای مهم در انتخاب دستگاه فیوژن اسپلایسر

- میانگین افت اتصال: هرچه کمتر بهتر؛ دستگاه‌های حرفه‌ای زیر ۰.۰۲ dB
- زمان اسپلایس: معمولاً ۷ تا ۱۵ ثانیه
- زمان پخت محافظ: ۱۵ تا ۳۰ ثانیه
- تعداد اسپلایس با یک شارژ: حداقل ۲۰۰ اتصال
- مقاومت در برابر محیط: IP54 یا بالاتر برای کار در فضای باز
- سازگاری با انواع فیبر: Single Mode (G.652، G.657)، Multi Mode (OM3، OM4)

تجهیزات جانبی مورد نیاز

برای استفاده از فیوژن اسپلایسر به تجهیزات زیر نیاز دارید:

- کلیور (Fiber Cleaver): برش دقیق انتهای فیبر با زاویه ۹۰ درجه
- استریپر (Fiber Stripper): برداشتن روکش فیبر
- الکل ایزوپروپیل ۹۹٪ و دستمال بدون پرز: تمیز کردن فیبر
- محافظ حرارتی (Heat Shrink Sleeve): پوشش محل اتصال
- پاور متر و OTDR: اندازه‌گیری و تست کیفیت اتصال

تفاوت فیوژن اسپلایس و اسپلایس مکانیکی چیست؟

فیوژن اسپلایس دو فیبر را با قوس الکتریکی ذوب و به هم جوش می‌دهد (اتصال دائمی با افت بسیار کم). اسپلا
