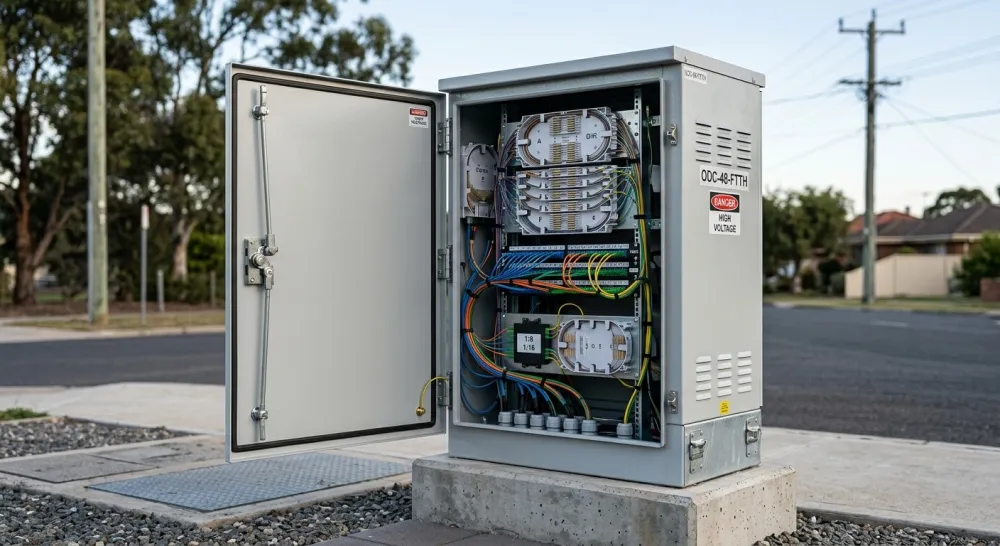

کابینت فییبر نوری ODC

کابینت فیبر نوری ODC یا Optical Distribution Cabinet یکی از مهم‌ترین تجهیزات پسیو در شبکه‌های فیبر نوری است که برای توزیع، مدیریت، حفاظت و نظم‌دهی به کابل‌های فیبر نوری استفاده می‌شود. این تجهیز معمولاً در شبکه‌های FTTH، FTTx، مخابراتی و پروژه‌های سازمانی به‌عنوان نقطه اتصال بین کابل‌های اصلی و کابل‌های توزیعی به کار می‌رود.

کابینت فیبر نوری ODC چیست؟

ODC یک محفظه مقاوم و ایمن است که برای نصب در فضای بیرون یا داخل ساختمان طراحی می‌شود و امکان اتصال کابل‌های feeder به کابل‌های distribution و drop را فراهم می‌کند. این کابینت با داشتن فضای مناسب برای اسپلیس، آداپتور، پچ‌کورد، اسپلیتر PLC و مدیریت کابل، باعث می‌شود شبکه فیبر نوری به‌صورت منظم، قابل‌گسترش و قابل‌نگهداری اجرا شود.

در طراحی ODC، هدف اصلی این است که فیبرها در برابر رطوبت، گردوغبار، ضربه، تابش UV و تغییرات دمایی محافظت شوند و در عین حال دسترسی تکنسین‌ها برای عملیات نگهداری و توسعه شبکه ساده باشد.

ساختار و اجزای کابینت ODC

کابینت توزیع فیبر نوری معمولاً از بدنه‌ای فلزی گالوانیزه، استیل ضدزنگ یا پلی‌کربنات/SMC/ABS مقاوم ساخته می‌شود. این بدنه‌ها برای استفاده در شرایط سخت محیطی طراحی شده‌اند و در مدل‌های outdoor معمولاً دارای پوشش ضدزنگ و مقاومت بالا در برابر UV هستند.

اجزای اصلی ODC عبارت‌اند از:

- سینی یا Tray فیوژن برای انجام اسپلایس و نگهداری منظم تارها
- پچ پنل یا محل نصب آداپتور و کانکتور
- نگهدارنده اسپلیتر PLC برای شبکه‌های FTTH و GPON
- مسیرهای مدیریت کابل برای جلوگیری از خم‌شدگی و آشفتگی
- قفل ایمن و بدنه محافظ برای جلوگیری از دسترسی غیرمجاز
- ورودی و خروجی‌های کابل برای کابل‌های اصلی، توزیعی و دراپ

در هر Tray معمولاً بین 12 تا 24 تار فیبر مدیریت می‌شود و بسته به طراحی، ظرفیت کابینت می‌تواند بسیار متغیر باشد.

کاربردهای ODC در شبکه‌های فیبر نوری

ODC در شبکه‌های نوری نقش یک نقطه توزیع و تجمیع را دارد. مهم‌ترین کاربردهای آن عبارت‌اند از:

- توزیع فیبر در شبکه‌های FTTH و FTTx
- اتصال کابل‌های اصلی به کابل‌های توزیعی
- استفاده در شبکه‌های GPON و PON
- مدیریت و حفاظت از اتصالات فیبر نوری
- پشتیبانی از توسعه تدریجی شبکه
- استفاده در پروژه‌های شهری، سازمانی و مخابراتی

در پروژه‌های FTTH، ODC معمولاً بین ODF مرکزی و FAT یا جعبه‌های انتهایی قرار می‌گیرد و سیگنال را به‌صورت کنترل‌شده به مشترکین توزیع می‌کند.

انواع کابینت فیبر نوری ODC

کابینت‌های ODC بر اساس محل نصب و کاربرد، چند نوع اصلی دارند:

ODC Outdoor

این مدل برای نصب در خیابان‌ها، پیاده‌روها، محوطه‌های صنعتی و فضاهای باز طراحی شده است. بدنه آن در برابر رطوبت، گردوغبار، تابش آفتاب و تغییرات شدید دما مقاوم است.

ODC Indoor

این نوع برای ساختمان‌ها، مراکز داده، اتاق‌های مخابراتی و محیط‌های داخلی مناسب است. ظاهر جمع‌وجورتر و تمیزتری دارد و معمولاً برای فضاهای کنترل‌شده استفاده می‌شود.

ODC ماژولار

این مدل قابلیت افزایش ظرفیت با اضافه کردن واحدهای جدید را دارد و برای پروژه‌هایی که در آینده رشد می‌کنند، بسیار مناسب است.

ODC با اسپلیتر داخلی

در این نوع، اسپلیتر PLC داخل کابینت نصب می‌شود و برای شبکه‌های FTTH که نیاز به توزیع سیگنال بین چند مشترک دارند، کاربرد زیادی دارد.

مزایای استفاده از ODC

استفاده از کابینت فیبر نوری ODC مزایای زیادی دارد:

- افزایش نظم و امنیت شبکه
- کاهش احتمال قطعی و آسیب فیزیکی
- سهولت در تعمیر و نگهداری
- امکان توسعه آینده شبکه
- حفاظت در برابر شرایط محیطی سخت
- کاهش زمان اجرای پروژه
- مدیریت بهتر اسپلیتر، پچ‌کورد و فیوژن

به همین دلیل ODC یکی از اجزای ضروری در طراحی شبکه‌های نوری پایدار و استاندارد است.

استانداردها و ویژگی‌های فنی مهم

یک کابینت ODC باکیفیت باید با استانداردهای معتبر طراحی و ساخته شود. برخی از مهم‌ترین استانداردها و ویژگی‌ها عبارت‌اند از:

- IEC 61300 برای تست‌های مکانیکی و نوری
- GR-487-CORE برای دوام و شرایط محیطی
- IP65 / IP66 برای مقاومت در برابر گردوغبار و آب
- RoHS برای سازگاری با محیط زیست

همچنین در برخی پروژه‌ها، دمای کاری کابینت در بازه‌ای مانند $-40^\circ C$ تا $+85^\circ C$ در نظر گرفته می‌شود تا عملکرد آن در شرایط سخت تضمین شود.

ظرفیت‌های رایج ODC

کابینت‌های ODC در ظرفیت‌های مختلف تولید می‌شوند و انتخاب ظرفیت به نوع پروژه، تعداد مشترکین و تراکم شبکه بستگی دارد. ظرفیت‌های رایج شامل موارد زیر است:

- 96 کور
- 144 کور
- 288 کور
- 576 کور

به‌طور معمول، مدل‌های 144 کور و 288 کور در پروژه‌های متداول شهری و مخابراتی بسیار پرکاربرد هستند، در حالی که مدل‌های پرظرفیت برای پروژه‌های بزرگ و در حال توسعه استفاده می‌شوند.

 ODC در پروژه‌های FTTH

در پروژه‌های FTTH، ODC یکی از مهم‌ترین نقاط توزیع شبکه است. این کابینت در نقطه‌ای نصب می‌شود که بتواند فیبر را از مسیر اصلی دریافت کرده و پس از مدیریت و اسپلایس، آن را به مسیرهای فرعی و مشترکین نهایی منتقل کند.

در پروژه‌های شهری مثل اصفهان، استفاده از ODC استاندارد باعث می‌شود:

- توزیع فیبر دقیق‌تر انجام شود
- نگهداری شبکه ساده‌تر شود
- توسعه آتی با هزینه کمتر انجام شود
- خرابی‌ها و افت سیگنال کاهش یابد

معرفی محصولات کابینت و باکس‌های فیبر نوری

1) کابینت توزیع ODC 144 Core

ODC 144 CORE یکی از محصولات اصلی برای شبکه‌های فیبر نوری است و برای پروژه‌های outdoor طراحی شده است. این مدل ظرفیت مناسبی برای شبکه‌های شهری و مخابراتی دارد.

مشخصات اصلی:
- ظرفیت: 144 کور
- پنل آداپتور: FC، SC، DLC
- نوع نصب: Outdoor، نصب روی زمین یا پایه فلزی
- جنس بدنه: فلزی گالوانیزه یا استیل با رنگ الکترواستاتیک
- مقاومت: UV و رطوبت
- درجه حفاظت: IP65 یا بالاتر
- امکانات داخلی:
- Fusion Tray
- نگهدارنده اسپلیتر PLC
- مدیریت کابل ورودی و خروجی
- فضای اختصاصی برای پچ‌کوردها
- چندین پورت برای کابل‌های اصلی و دراپ

این محصول برای پروژه‌هایی که نیاز به ظرفیت مناسب، دوام بالا و نظم کابل‌کشی دارند، گزینه‌ای حرفه‌ای محسوب می‌شود.

2) باکس FAT 24 Core M

FAT 24 CORE M یک باکس انتهایی برای مدیریت و توزیع فیبر نوری در پروژه‌های FTTH و FTTx است.

مشخصات اصلی:
- ظرفیت: 24 کور
- کانکتور: SC، LC، FC
- تعداد کاست: حداکثر 4 کاست
- نوع نصب: دیواری یا روی دکل
- جنس بدنه: ABS مقاوم در برابر UV
- ساختار: مقاوم در برابر رطوبت و گردوغبار
- امکانات داخلی:
- کاست فیوژن
- نگهدارنده اسپلیتر
- Tray مدیریت کابل
- چند پورت برای ورودی و خروجی

این مدل برای پروژه‌های کوچک تا متوسط بسیار مناسب است و نصب آسانی دارد.

کاربردها:
- تقسیم و توزیع فیبر در پروژه‌های FTTH/FTTx
- مناسب برای ساختمان‌های کوچک و متوسط
- مدیریت کابل و حفاظت از نقاط فیوژن
- امکان نصب اسپلیتر $1:8$ یا $1:4$

مزایا:
- ظرفیت مناسب برای پروژه‌های محدود
- طراحی مقاوم
- مدیریت آسان فیبر و اسپلیتر
- نصب سریع روی دیوار یا دکل

3) باکس FAT 48 Core L

FAT 48 Core L نسخه‌ای با فضای داخلی بیشتر و ظرفیت بالاتر نسبت به مدل M است و برای پروژه‌هایی که مدیریت فیبر بیشتری نیاز دارند، گزینه‌ای مناسب‌تر به شمار می‌رود.

مشخصات اصلی:
- ظرفیت: 48 کور
- نوع نصب: دیواری یا روی دکل
- درجه حفاظت: IP65 یا بالاتر
- جنس بدنه: ABS مقاوم در برابر UV
- کانکتور: SC، LC، FC
- تعداد کاست: حداکثر 4 کاست
- امکانات داخلی:
- Fusion Splice Tray
- محل نصب اسپلیتر PLC
- فضای بیشتر برای پچ‌کورد و فیبرهای عبوری
- چندین ورودی و خروجی برای کابل‌های اصلی و دراپ

کاربردها:
- مدیریت و توزیع فیبر در FTTH/FTTB/FTTx
- نصب در ورودی ساختمان‌ها، مجتمع‌های بزرگ و اتاق‌های مخابراتی
- مناسب برای پروژه‌های متوسط تا بزرگ

مزایا:
- ظرفیت بالاتر از مدل M
- فضای داخلی بیشتر
- نصب استاندارد اسپلیتر و فیوژن
- مناسب برای توسعه آینده شبکه

نکات مهم در انتخاب و نصب ODC

برای انتخاب یک کابینت یا باکس فیبر نوری مناسب، باید به موارد زیر توجه شود:

- ظرفیت واقعی پروژه
- محل نصب outdoor یا indoor
- نوع اسپلیتر و تعداد پورت‌ها
- مقاومت بدنه در برابر شرایط محیطی
- سهولت تعمیر و توسعه آینده
- نوع کابل‌های ورودی و خروجی
- استاندارد حفاظت IP
- کیفیت قفل و امنیت بدنه

در نصب outdoor، بهتر است کابینت:
- در محل با دسترسی مناسب نصب شود
- از سطح زمین فاصله کافی داشته باشد
- ارتینگ استاندارد داشته باشد
- از کابل‌های ضدآب و ضد UV استفاده کند
- شعاع خم استاندارد فیبر رعایت شود

نگهداری و بازرسی دوره‌ای

برای افزایش عمر مفید ODC و FAT، بازرسی دوره‌ای ضروری است:

- بررسی سلامت بدنه و قفل‌ها
- تست افت سیگنال و فیوژن
- تمیز کردن آداپتورها و پورت‌ها
- کنترل ارت و اتصال زمین
- بررسی لیبل‌گذاری کابل‌ها
- اطمینان از سلامت اسپلیتر و Trayها

جمع‌بندی

کابینت فیبر نوری ODC یک تجهیز کلیدی در شبکه‌های فیبر نوری است که برای توزیع، حفاظت و مدیریت کابل‌ها و اتصالات نوری استفاده می‌شود. این تجهیز با ساختار مقاوم، قابلیت نصب در فضای بیرون، پشتیبانی از اسپلیتر و امکان توسعه‌پذیری، نقش مهمی در پایداری شبکه‌های FTTH، FTTx و مخابراتی دارد.

محصولاتی مانند ODC 144 Core، FAT 24 Core M و FAT 48 Core L نیز بسته به ظرفیت و محل نصب، گزینه‌های مناسبی برای پروژه‌های مختلف هستند. اگر هدف، یک شبکه منظم، ایمن، قابل توسعه و استاندارد باشد، انتخاب کابینت و باکس فیبر نوری باکیفیت اهمیت بسیار زیادی دارد.
